一、概述

KYN型金屬鎧裝移開式戶內開關柜適用于三相交流50Hz、額定電壓10~35KV、工作電流至4000A的戶內成套配電裝置；主要用于發電廠、中小型發電機送電、變電站、工礦企業、事業單位等作為接受和分配電能之用,對電路起到控制、保護和檢測等功能,還可以用于控制頻繁操作的場所。

本開關柜滿足GB/T11022、 GB/T3906等標準要求,具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖裝置功能。

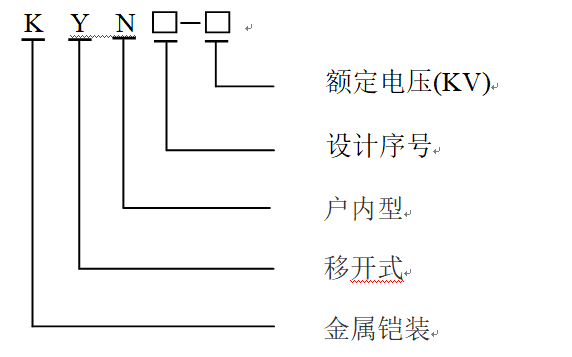

二、型號含義

三、使用條件Operation Environment

3.1海拔高度：≤1000M；

3.2環境溫度：-30℃~+45℃；

3.3相對濕度：≤90%（+25℃）

3.4 地面傾斜度：≤3°

3.5 抗震能力：水平加速度≤0.3m/s² ,垂直加速度≤0.15m/s²

3.6 安裝地點無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；

3.7上述使用條件不能滿足要求時,用戶可與公司協商解決。

四、產品優勢

  4.1具有“五防”聯鎖裝置功能,操作安全可靠。

  4.2可選配真空斷路器、負荷開關及隔離開關等。

  4.3根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等,相同用途的手車具有良好的互換性。

  4.4斷路器室和電纜室可分別加裝加熱器,防止凝露與腐蝕的發生。

  4.5開關柜的外殼防護等級達到IP4X,隔室之間及斷路器室門打開時防護等級為IP2X。

  4.6開關柜四周的門板、封板均采用2mm冷軋鋼板,堅固耐用。
