一、產品概述

 預裝式變電站又稱歐式箱變,它是一種將高壓開關設備、配電變壓器和低壓配電裝置按一定接線方案組合一體的工廠預制戶內、戶外緊湊式配電設備,即將變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的戶外箱內,特別適用于城網建設與改造,是繼土建變電站之后崛起的一種嶄新的變電站;預裝式變電站適用于礦山、工廠企業、油氣田和風力發電站,它替代了原有的土建配電房、配電站,成為新型的成套變配電裝置。

二、產品特點

  2.1預裝式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便及可移動等特點。

  2.2適合街道、高速公路、橋梁、隧道、停車場、小區、旅游景點等的照明和動力系統,尤其適用于城市電網改造。

  2.3供電安全可靠,可提供完善的機械或電氣連鎖,滿足“五防”要求,確保人身安全。

  2.4箱體外殼材質多樣,外形設計美觀,在保證供電可靠性前提下,通過選擇箱式變電站的外殼顏色,從而極易與周圍環境

    協調一致,特別適用于城市建設。

  2.5變壓器以自然通風為主,當變壓器室溫度超過設定溫度時,裝在頂部的軸流風機自動啟動來控制變壓器室的溫度。

  2.6預裝式變電站由于各個功能單元獨立,各個單元可以按照用戶要求定制,因此選擇范圍大,適應市場能力強。

  2.7自動化程度高保護系統采用變電站微機綜合自動化裝置,可實現"四遙",即遙測、遙信、遙控、遙調,每個單元均具

    有獨立運行功能,繼電保護功能齊全,可對運行參數進行遠方設置,對箱體內濕度、溫度進行控制和遠方煙霧報警,滿

    足無人值班的要求;根據需要還可實現圖像遠程監控。

三、使用條件

3.1海拔高度：≤1000M；

3.2環境溫度：-25℃~+40℃；

3.3相對濕度：≤90%（+25℃）

3.4 戶外風速：≤35m/s

3.5 地面傾斜度：≤3°

3.6 抗震能力：水平加速度≤0.3m/s² ,垂直加速度≤0.15m/s²

3.7 安裝地點無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；

3.8上述使用條件不能滿足要求時，用戶可與公司協商解決。

四、選型說明

  4.1設備外殼部分:根據用戶需要可采用非金屬外殼、金屬外殼、木外殼、不銹鋼外殼等。

  4.2設備高壓部分:根據用戶需要可采用全絕緣、半絕緣、真空負荷開關、固體絕緣環網柜等。

  4.3設備變壓器部分:根據用戶需要可采用油浸式變壓器、干式變壓器、非晶合金變壓器。

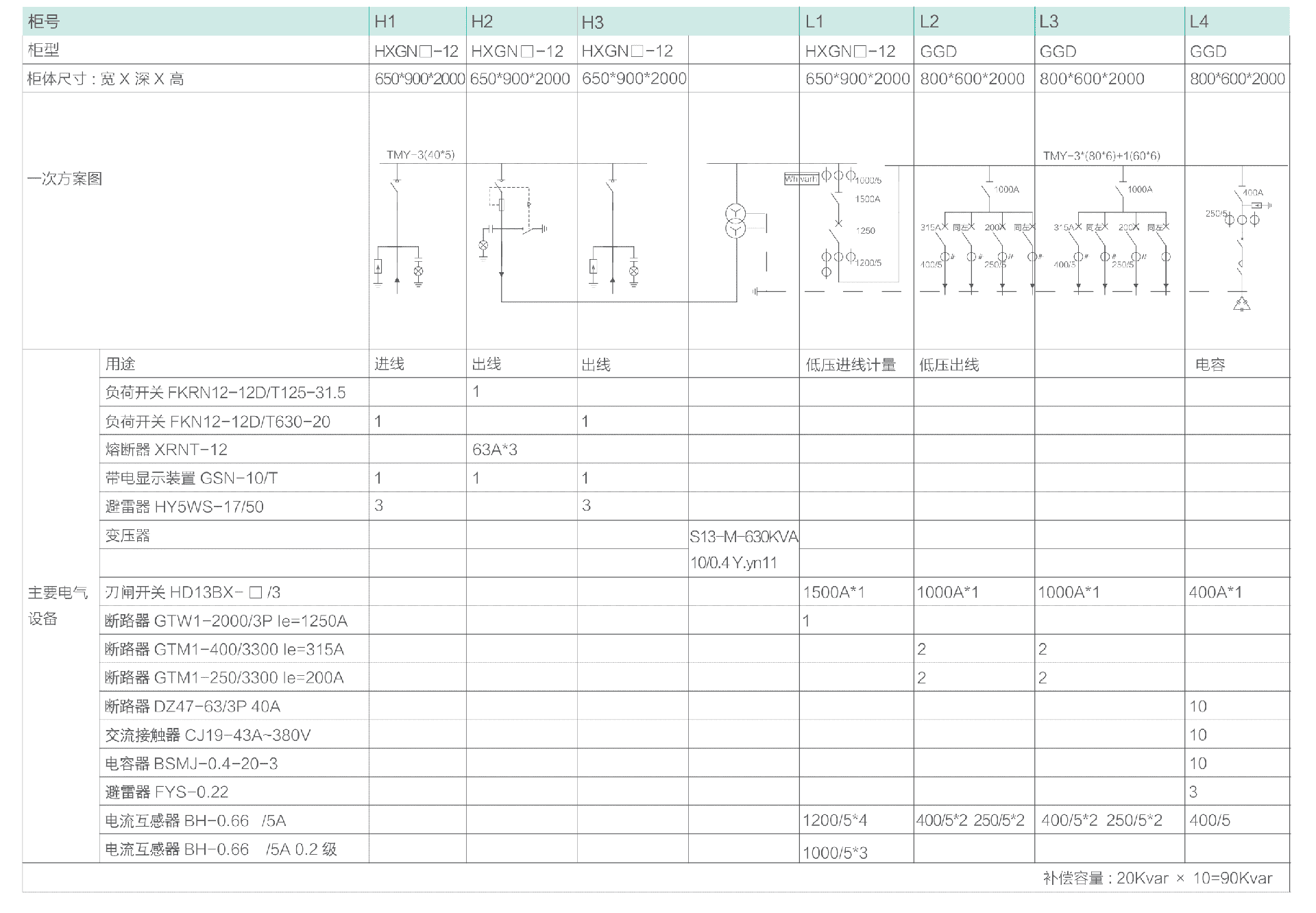

  4.4設備低壓回路:表中低壓回路為常規配置,用戶可根據實際需要進行配置,確定方案。

  4.5設備電容補償:可采智能型和常規電容器,容量可根據用戶的需求而定。

  4.6設備外形布置:外形布置可根據方案的不同,進行合理的、優化的布置方案,通常分為“目”字型和“品”字型。
