一、產品概述

 組合式變壓器又稱美式箱變,它是將變壓器器身、高壓負荷開關、熔斷器等元件一同放在變壓器油箱內,因浸在油中,元件體積大為縮小結構更為緊湊,外形美觀、體積小、安裝方便、靈活，全絕緣、全密封結構、安全可靠、操作方便、免維護;廣泛應用于住宅小區、高業中心、廠礦企業、機場、車站、學校等場所,同時適用于城市電網改造。

二、產品特點

  2.1結構緊湊、體積小、安裝方便、靈活。

  2.2全絕緣、全密封結構、安全可靠、免維護，可靠保護人身安全。

  2.3高壓側采用雙熔斷器保護,其中插入式熔斷器熔絲為雙敏熔絲(溫度、電流)、后備熔斷器為限流熔斷器,降低了運行成本。

  2.4高壓進線采用電纜插接件結構,全絕緣、安全可靠、操作方便。

  2.5既可用于環網,又可用于終端,轉換十分方便,提高了供電的可靠性。

  2.6變壓器為三相三柱或三相五柱等結構,鐵芯采用階梯接縫工藝或卷鐵芯工藝,噪聲低、損耗低、抗短路和過載能力強。

  2.7采用真空干燥和真空注油的特殊工藝,我公司將用在35kV產品的此工藝延伸到10kV產品，為提高產品質量提供有力保障。

  2.8箱體可根據運行環境的要求采用防腐設計和特殊噴漆處理,具有“三防”功能,即防凝露、防鹽霧、防霉菌的功能,并能滿足高溫、高濕環境下的防腐要求。

三、使用條件

3.1海拔高度：≤1000M；

3.2環境溫度：-25℃~+40℃；

3.3相對濕度：≤90%（+25℃）

3.4 戶外風速：≤35m/s

3.5 地面傾斜度：≤3°

3.6 抗震能力：水平加速度≤0.3m/s² ,垂直加速度≤0.15m/s²

3.7 安裝地點無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；

3.8上述使用條件不能滿足要求時,用戶可與公司協商解決。

四、選型說明

  4.1設備外殼部分:根據用戶需要可采用金屬外殼 不銹鋼外殼。

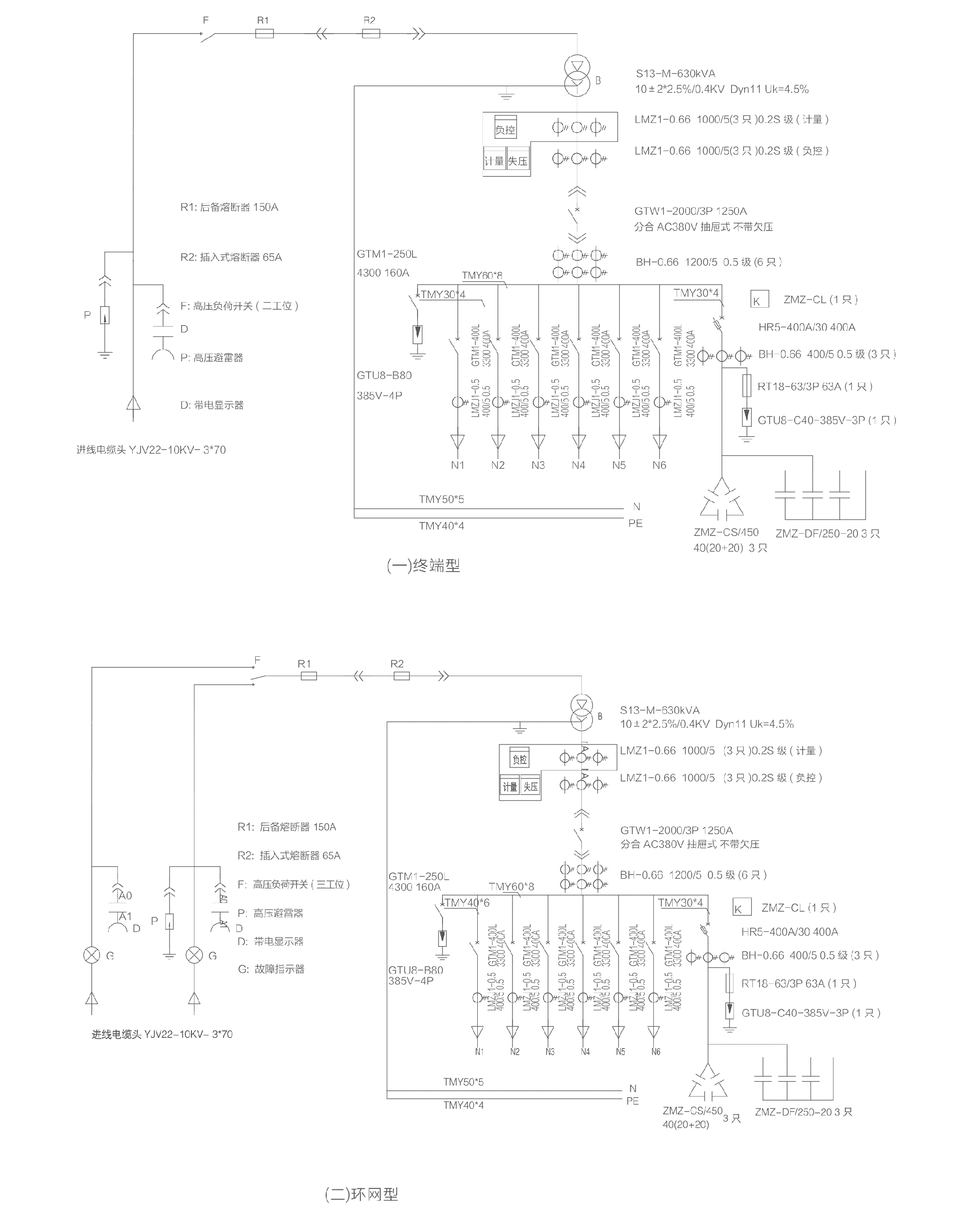

  4.2設備高壓部分:根據用戶需要可采用環網型和終端型。

  4.3設備變壓器部分:根據用戶需要可采用13型油浸式變壓器、18型油浸式變壓器、非晶合金變壓器。

  4.4設備低壓回路:表中低壓回路為常規配置,用戶可根據實際需要進行配置,確定方案。

  4.5設備電容補償:可采用智能型和常規電容器,容量可根據用戶的需求而定。

  4.6設備外形布置:外形布置可根據方案的不同,進行合理的、優化的布置方案,通常分為“目”字型和“品”字型兩大類。
